CLRM系列新型摆式辊磨机

CLRM系列新型摆式辊磨机:主要适用干加工莫氏硬度6以下,湿度在6%以下的各种非易燃易爆矿产物科的磨粉加工;在冶金、建材、化工、矿山、高速公路建设等行业有着广泛的应用。成品颗粒可在50-325目范围内任意调节。主要加工物科如:石英石、长石、重晶石、方解石、石灰石、滑石、陶瓷、铁矿石、碳化硅、铝矶土、大理石、磷矿石、煤块、矿渣等400余种物科。

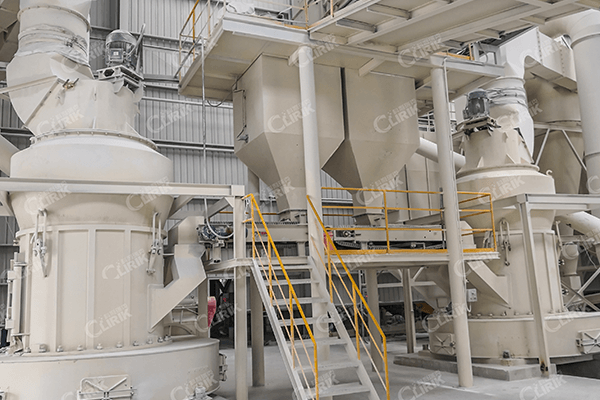

CLRM系列新型摆式辊磨机

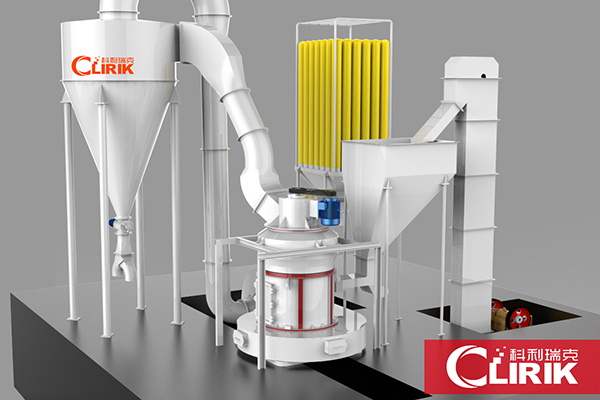

CLRM系列新型摆式辊磨机部件组成:

    新型悬辅磨标准的配置包含主机、减速机、选粉机、集粉器、除尘器、风机、电控柜和链接管道。可供选配的配件有破碎机、斗式提升机、喂料机。


CLRM系列新型摆式辊磨机性能特点:

    A.优化研磨总成,提高研磨效率

       较之前磨粉机研磨压力提升10%、研磨面积提升15- 20%,改善磨辊布局提升有效研磨空间效率。
    B.三重减震结构设计确保设备稳定
        设备底座,蜗壳风道,机体,研磨总成之前三重减震处理,有效杜绝震动传递,确保设备稳定输出 。
    C.新型叶轮变频控制提升选粉效率
        分析机叶轮从叶片式升级成轮式,通过变频控制进行无级变速。成品细度范围提升至80- 425目任意可调。

    D.研磨装置采用重叠式密封,密封性好


CLRM系列新型摆式辊磨机


CLRM系列新型摆式辊磨机工作原理:

        超大块状物料经鄂式破碎机破碎到所需粒度后,由提升机将物科送至储料斗,再经振动给料机将料均匀定量连续地送入主机磨室内进行研磨,粉磨后的细粉随风机气流经管道进入大旋风收集器内,进行分离收集,再经过粉阀排出即为成品细粉。气流由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循坏的,并且是在正负压状态下循环流动的。


CLRM系列新型摆式辊磨机产品参数:

规格型号
Model

磨辊Roller

磨环Ring

主机转速

 Shaft
Speed (r/min)

进料粒度Feeding Size (mm)

成品细度mesh

电机Motor(kw)

产量Capacity(t/h)


数量Qty(pcs)

尺寸Size(mm)

内径
Inner
Dia(mm)

高度H(mm)






CLRM9720

3--4

Φ320*200

972

200

145

<20

80-500

45*15*37

1--7

CLRM1280

3

Φ370*240

1170

240

125

<20

80-400

75*15*55

2--12

CLRM1300

4

Φ410*280

1270

280

112

<20

80-400

110*22*90

3--15

CLRM1620

4

Φ450*300

1500

300

102

<20

80-400

160*30*132

5--20

CLRM1720

4

Φ510*300

1720

300

92

<35

80-325

250*45*185

6--25

CLRM1700A

4

Φ510*300

1580

300

102

<30

80-325

185*37*160

6--25

CLRM1900A

4

Φ600*300

1780

300

92

<35

80-325

250*45*220

8-32

CLRM2150

4

Φ600*300

1980

300

85

<35

80-325

315*45*280

12-35

注:上表格中电机表格数据如 “ 45*15*37" ,表示主机电机*分析机电机*风机电机功率。

Note: For the motor data in the above sheet such as "45*15*37" means the main motor*classifier motor*blower motor.
